#84 Electricité

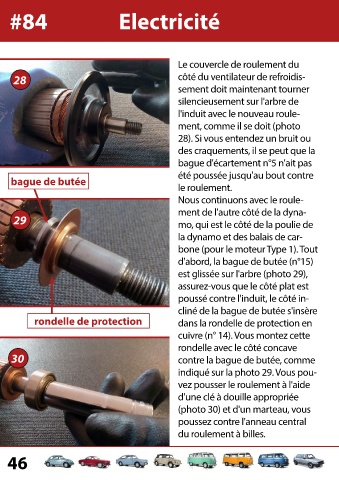

Le couvercle de roulement du
28 côté du ventilateur de refroidis-
sement doit maintenant tourner
silencieusement sur l'arbre de
l'induit avec le nouveau roule-
ment, comme il se doit (photo
28). Si vous entendez un bruit ou
des craquements, il se peut que la
bague d'écartement n°5 n'ait pas
été poussée jusqu'au bout contre
bague de butée
le roulement.
Nous continuons avec le roule-
ment de l'autre côté de la dyna-
29 mo, qui est le côté de la poulie de
la dynamo et des balais de car-
bone (pour le moteur Type 1). Tout
d'abord, la bague de butée (n°15)
est glissée sur l'arbre (photo 29),
assurez-vous que le côté plat est
poussé contre l'induit, le côté in-
cliné de la bague de butée s'insère
rondelle de protection dans la rondelle de protection en
cuivre (n° 14). Vous montez cette
rondelle avec le côté concave
30 contre la bague de butée, comme
indiqué sur la photo 29. Vous pou-
vez pousser le roulement à l'aide
d'une clé à douille appropriée
(photo 30) et d'un marteau, vous
poussez contre l'anneau central
du roulement à billes.
