#84 Electricité

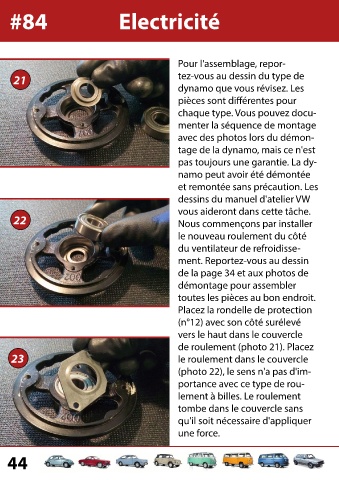

Pour l'assemblage, repor-

21 tez-vous au dessin du type de
dynamo que vous révisez. Les

pièces sont différentes pour
chaque type. Vous pouvez docu-

menter la séquence de montage

avec des photos lors du démon-

tage de la dynamo, mais ce n'est
pas toujours une garantie. La dy-

namo peut avoir été démontée

et remontée sans précaution. Les
dessins du manuel d'atelier VW

vous aideront dans cette tâche.
22 Nous commençons par installer

le nouveau roulement du côté

du ventilateur de refroidisse-

ment. Reportez-vous au dessin
de la page 34 et aux photos de

démontage pour assembler

toutes les pièces au bon endroit.
Placez la rondelle de protection

(n°12) avec son côté surélevé

vers le haut dans le couvercle

de roulement (photo 21). Placez
23 le roulement dans le couvercle

(photo 22), le sens n'a pas d'im-

portance avec ce type de rou-

lement à billes. Le roulement
tombe dans le couvercle sans

qu'il soit nécessaire d'appliquer

une force.
