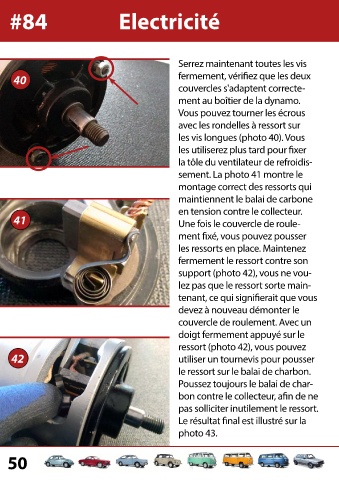

Serrez maintenant toutes les vis
40 fermement, vérifiez que les deux
couvercles s'adaptent correcte-
ment au boîtier de la dynamo.
Vous pouvez tourner les écrous
avec les rondelles à ressort sur
les vis longues (photo 40). Vous
les utiliserez plus tard pour fixer
la tôle du ventilateur de refroidis-
sement. La photo 41 montre le
montage correct des ressorts qui
maintiennent le balai de carbone
en tension contre le collecteur.
41 Une fois le couvercle de roule-
ment fixé, vous pouvez pousser
les ressorts en place. Maintenez
fermement le ressort contre son
support (photo 42), vous ne vou-
lez pas que le ressort sorte main-
tenant, ce qui signifierait que vous
devez à nouveau démonter le
couvercle de roulement. Avec un
doigt fermement appuyé sur le
ressort (photo 42), vous pouvez
42 utiliser un tournevis pour pousser
le ressort sur le balai de charbon.
Poussez toujours le balai de char-
bon contre le collecteur, afin de ne
pas solliciter inutilement le ressort.
Le résultat final est illustré sur la
photo 43.
