#84 Electricité

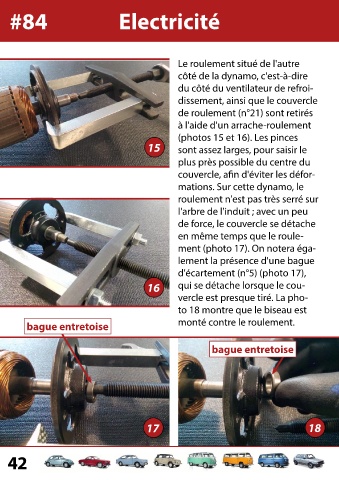

Le roulement situé de l'autre

côté de la dynamo, c'est-à-dire

du côté du ventilateur de refroi-

dissement, ainsi que le couvercle
de roulement (n°21) sont retirés

à l'aide d'un arrache-roulement

(photos 15 et 16). Les pinces
15 sont assez larges, pour saisir le

plus près possible du centre du

couvercle, afin d'éviter les défor-

mations. Sur cette dynamo, le
roulement n'est pas très serré sur

l'arbre de l'induit ; avec un peu

de force, le couvercle se détache
en même temps que le roule-

ment (photo 17). On notera éga-

lement la présence d'une bague
d'écartement (n°5) (photo 17),

16 qui se détache lorsque le cou-

vercle est presque tiré. La pho-
to 18 montre que le biseau est

bague entretoise monté contre le roulement.

bague entretoise

17 18
