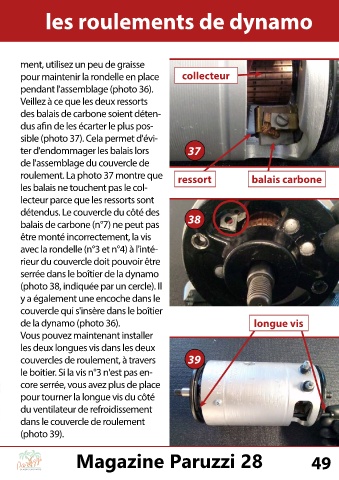

les roulements de dynamo

ment, utilisez un peu de graisse
pour maintenir la rondelle en place collecteur

pendant l'assemblage (photo 36).

Veillez à ce que les deux ressorts

des balais de carbone soient déten-
dus afin de les écarter le plus pos-

sible (photo 37). Cela permet d'évi-

ter d'endommager les balais lors 37
de l'assemblage du couvercle de

roulement. La photo 37 montre que ressort balais carbone

les balais ne touchent pas le col-
lecteur parce que les ressorts sont

détendus. Le couvercle du côté des

balais de carbone (n°7) ne peut pas 38
être monté incorrectement, la vis

avec la rondelle (n°3 et n°4) à l'inté-

rieur du couvercle doit pouvoir être

serrée dans le boîtier de la dynamo
(photo 38, indiquée par un cercle). Il

y a également une encoche dans le

couvercle qui s'insère dans le boîtier
de la dynamo (photo 36). longue vis

Vous pouvez maintenant installer

les deux longues vis dans les deux

couvercles de roulement, à travers 39
le boitier. Si la vis n°3 n'est pas en-

core serrée, vous avez plus de place

pour tourner la longue vis du côté
du ventilateur de refroidissement

dans le couvercle de roulement

(photo 39).
