#84 Electricité
rondelle bombée

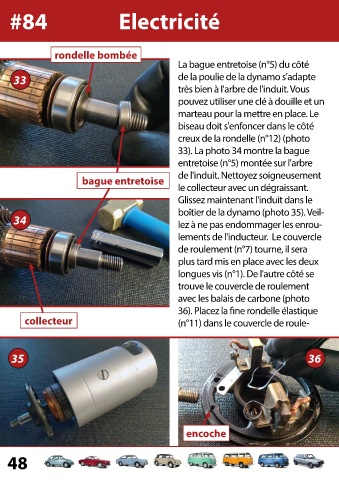

La bague entretoise (n°5) du côté
33 de la poulie de la dynamo s'adapte
très bien à l'arbre de l'induit. Vous
pouvez utiliser une clé à douille et un
marteau pour la mettre en place. Le
biseau doit s'enfoncer dans le côté
creux de la rondelle (n°12) (photo
33). La photo 34 montre la bague
entretoise (n°5) montée sur l'arbre
de l'induit. Nettoyez soigneusement
bague entretoise
le collecteur avec un dégraissant.
Glissez maintenant l'induit dans le
boîtier de la dynamo (photo 35). Veil-
34 lez à ne pas endommager les enrou-
lements de l'inducteur. Le couvercle
de roulement (n°7) tourne, il sera
plus tard mis en place avec les deux
longues vis (n°1). De l'autre côté se
trouve le couvercle de roulement
avec les balais de carbone (photo
36). Placez la fine rondelle élastique
collecteur (n°11) dans le couvercle de roule-
35 36
encoche
