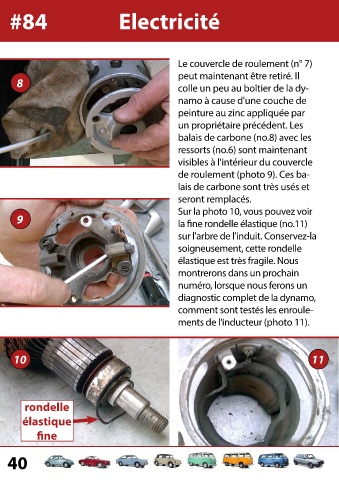

#84 Electricité
Le couvercle de roulement (n° 7)
peut maintenant être retiré. Il
8 colle un peu au boîtier de la dy-
namo à cause d'une couche de
peinture au zinc appliquée par
un propriétaire précédent. Les
balais de carbone (no.8) avec les
ressorts (no.6) sont maintenant
visibles à l'intérieur du couvercle
de roulement (photo 9). Ces ba-
lais de carbone sont très usés et
seront remplacés.
Sur la photo 10, vous pouvez voir
9 la fine rondelle élastique (no.11)
sur l'arbre de l'induit. Conservez-la
soigneusement, cette rondelle
élastique est très fragile. Nous
montrerons dans un prochain
numéro, lorsque nous ferons un
diagnostic complet de la dynamo,
comment sont testés les enroule-
ments de l'inducteur (photo 11).
10 11
rondelle
élastique
fine
