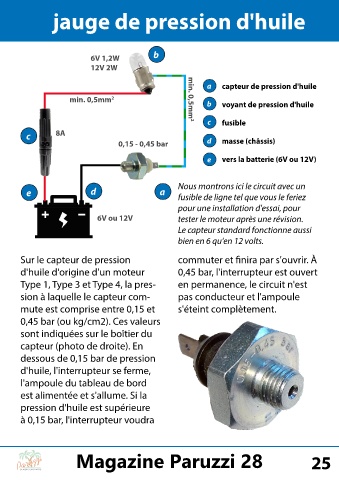

jauge de pression d'huile

6V 1,2W b
12V 2W

a capteur de pression d'huile

min. 0,5mm 2 min. 0,5mm 2
b voyant de pression d'huile

c fusible
c 8A
0,15 - 0,45 bar d masse (châssis)

e vers la batterie (6V ou 12V)

Nous montrons ici le circuit avec un
e d a fusible de ligne tel que vous le feriez

pour une installation d'essai, pour

6V ou 12V tester le moteur après une révision.
Le capteur standard fonctionne aussi

bien en 6 qu'en 12 volts.

Sur le capteur de pression commuter et finira par s'ouvrir. À
d'huile d'origine d'un moteur 0,45 bar, l'interrupteur est ouvert

Type 1, Type 3 et Type 4, la pres- en permanence, le circuit n'est

sion à laquelle le capteur com- pas conducteur et l'ampoule
mute est comprise entre 0,15 et s'éteint complètement.

0,45 bar (ou kg/cm2). Ces valeurs

sont indiquées sur le boîtier du
capteur (photo de droite). En

dessous de 0,15 bar de pression

d'huile, l'interrupteur se ferme,
l'ampoule du tableau de bord

est alimentée et s'allume. Si la

pression d'huile est supérieure

à 0,15 bar, l'interrupteur voudra
