#83 Moteur

+ S

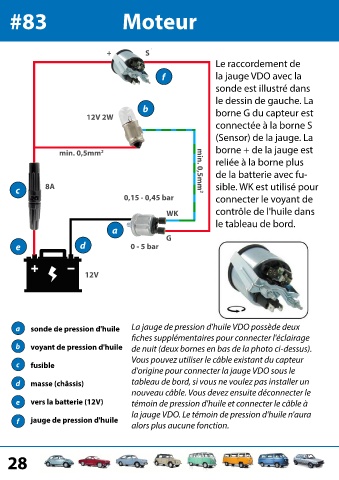

Le raccordement de

f la jauge VDO avec la
sonde est illustré dans

le dessin de gauche. La
b borne G du capteur est
12V 2W
connectée à la borne S

(Sensor) de la jauge. La

min. 0,5mm 2 borne + de la jauge est
reliée à la borne plus

de la batterie avec fu-

c 8A sible. WK est utilisé pour
0,15 - 0,45 bar connecter le voyant de
min. 0,5mm 2

WK contrôle de l'huile dans
le tableau de bord.
a
G
e d 0 - 5 bar

12V

a sonde de pression d'huile La jauge de pression d'huile VDO possède deux
fiches supplémentaires pour connecter l'éclairage
b voyant de pression d'huile de nuit (deux bornes en bas de la photo ci-dessus).

Vous pouvez utiliser le câble existant du capteur
c fusible
d'origine pour connecter la jauge VDO sous le

d masse (châssis) tableau de bord, si vous ne voulez pas installer un
nouveau câble. Vous devez ensuite déconnecter le
e vers la batterie (12V) témoin de pression d'huile et connecter le câble à

la jauge VDO. Le témoin de pression d'huile n'aura
f jauge de pression d'huile alors plus aucune fonction.
