#83 Moteur

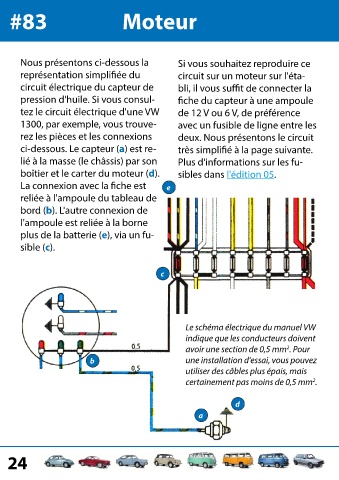

Nous présentons ci-dessous la Si vous souhaitez reproduire ce
représentation simplifiée du circuit sur un moteur sur l'éta-
circuit électrique du capteur de bli, il vous suffit de connecter la
pression d'huile. Si vous consul- fiche du capteur à une ampoule
tez le circuit électrique d'une VW de 12 V ou 6 V, de préférence
1300, par exemple, vous trouve- avec un fusible de ligne entre les
rez les pièces et les connexions deux. Nous présentons le circuit
ci-dessous. Le capteur (a) est re- très simplifié à la page suivante.
lié à la masse (le châssis) par son Plus d'informations sur les fu-
boîtier et le carter du moteur (d). sibles dans l'édition 05.
La connexion avec la fiche est e
reliée à l'ampoule du tableau de
bord (b). L'autre connexion de
l'ampoule est reliée à la borne
plus de la batterie (e), via un fu-
sible (c).
c
Le schéma électrique du manuel VW
indique que les conducteurs doivent
avoir une section de 0,5 mm . Pour
2
b une installation d'essai, vous pouvez
utiliser des câbles plus épais, mais
certainement pas moins de 0,5 mm .
2
d
a
