#79 Electricité

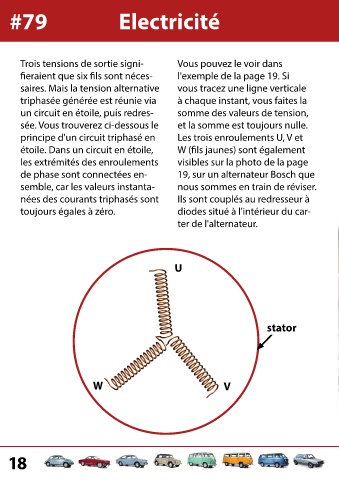

Trois tensions de sortie signi- Vous pouvez le voir dans

fieraient que six fils sont néces- l'exemple de la page 19. Si

saires. Mais la tension alternative vous tracez une ligne verticale

triphasée générée est réunie via à chaque instant, vous faites la
un circuit en étoile, puis redres- somme des valeurs de tension,

sée. Vous trouverez ci-dessous le et la somme est toujours nulle.

principe d'un circuit triphasé en Les trois enroulements U, V et

étoile. Dans un circuit en étoile, W (fils jaunes) sont également
les extrémités des enroulements visibles sur la photo de la page

de phase sont connectées en- 19, sur un alternateur Bosch que

semble, car les valeurs instanta- nous sommes en train de réviser.
nées des courants triphasés sont Ils sont couplés au redresseur à

toujours égales à zéro. diodes situé à l'intérieur du car-

ter de l'alternateur.

U

stator

W V
