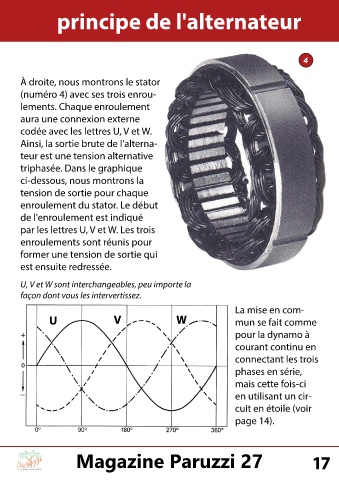

principe de l'alternateur
4
À droite, nous montrons le stator
(numéro 4) avec ses trois enrou-
lements. Chaque enroulement
aura une connexion externe
codée avec les lettres U, V et W.
Ainsi, la sortie brute de l'alterna-
teur est une tension alternative
triphasée. Dans le graphique
ci-dessous, nous montrons la
tension de sortie pour chaque
enroulement du stator. Le début
de l'enroulement est indiqué
par les lettres U, V et W. Les trois
enroulements sont réunis pour
former une tension de sortie qui
est ensuite redressée.
U, V et W sont interchangeables, peu importe la
façon dont vous les intervertissez.
La mise en com-
U V W mun se fait comme
pour la dynamo à
courant continu en
connectant les trois
phases en série,
mais cette fois-ci
en utilisant un cir-
cuit en étoile (voir
page 14).
