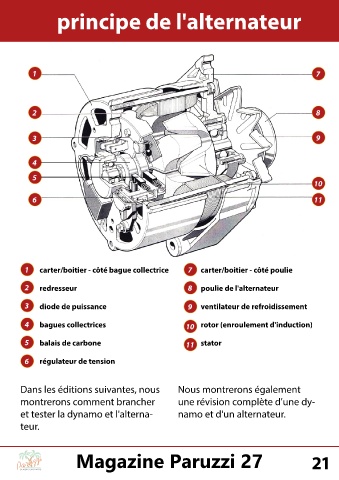

principe de l'alternateur

1 7

2 8

3 9

4

5
10

6 11

1 carter/boitier - côté bague collectrice 7 carter/boitier - côté poulie

2 redresseur 8 poulie de l'alternateur

3 diode de puissance 9 ventilateur de refroidissement

4 bagues collectrices 10 rotor (enroulement d'induction)

5 balais de carbone 11 stator

6 régulateur de tension

Dans les éditions suivantes, nous Nous montrerons également

montrerons comment brancher une révision complète d'une dy-
et tester la dynamo et l'alterna- namo et d'un alternateur.

teur.
