#80 Technique

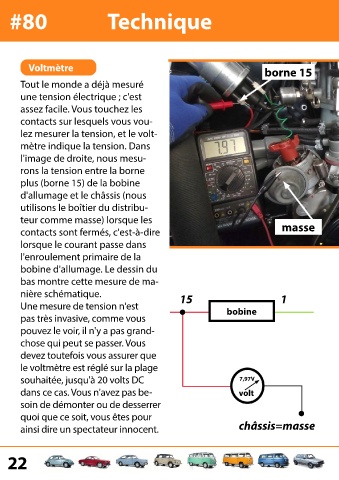

Voltmètre borne 15

Tout le monde a déjà mesuré

une tension électrique ; c'est
assez facile. Vous touchez les

contacts sur lesquels vous vou-

lez mesurer la tension, et le volt-

mètre indique la tension. Dans
l'image de droite, nous mesu-

rons la tension entre la borne

plus (borne 15) de la bobine
d'allumage et le châssis (nous

utilisons le boîtier du distribu-

teur comme masse) lorsque les

contacts sont fermés, c'est-à-dire masse
lorsque le courant passe dans

l'enroulement primaire de la

bobine d'allumage. Le dessin du
bas montre cette mesure de ma-

nière schématique. 15 1

Une mesure de tension n'est bobine
pas très invasive, comme vous

pouvez le voir, il n'y a pas grand-

chose qui peut se passer. Vous
devez toutefois vous assurer que

le voltmètre est réglé sur la plage

souhaitée, jusqu'à 20 volts DC 7,97V

dans ce cas. Vous n'avez pas be- volt
soin de démonter ou de desserrer

quoi que ce soit, vous êtes pour

ainsi dire un spectateur innocent. châssis=masse
