P. 14
#79 Electricité
Magnétisme rémanent :
Dans la dynamo à courant conti- L'alternateur, quant à lui, a besoin
nu, le magnétisme rémanent des d'une source de courant externe,
pôles des enroulements d'in- à savoir la batterie, pour fonc-
duction fournit suffisamment tionner. Le magnétisme réma-
de magnétisme de départ pour nent présent dans le noyau de fer
faire fonctionner la dynamo. doux du rotor n'est pas suffisant
pour obtenir une (auto-)excita-
Une fois que la dynamo produit tion lors du démarrage ou à faible
du courant, celui-ci est utilisé vitesse du moteur. Contrairement
pour amplifier le champ magné- à la dynamo à courant continu
tique. En principe, la dynamo avec son redresseur mécanique
peut fonctionner sans batterie. (le collecteur), l'alternateur uti-
lise un pont redresseur avec
des diodes de puissance et des
diodes d'excitation.

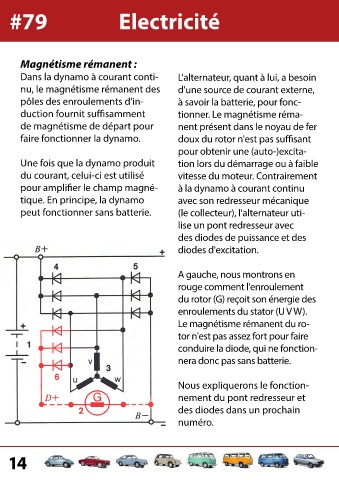

A gauche, nous montrons en
rouge comment l'enroulement
du rotor (G) reçoit son énergie des
enroulements du stator (U V W).
Le magnétisme rémanent du ro-
tor n'est pas assez fort pour faire
conduire la diode, qui ne fonction-
nera donc pas sans batterie.
Nous expliquerons le fonction-
nement du pont redresseur et
des diodes dans un prochain
numéro.
