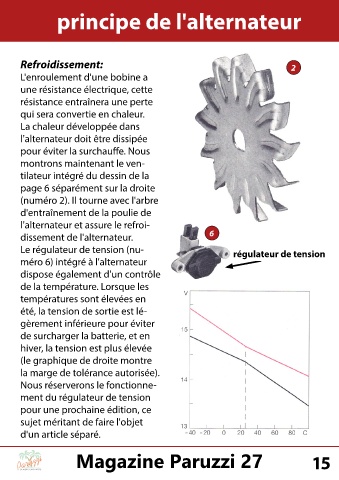

principe de l'alternateur
Refroidissement: 2
L'enroulement d'une bobine a
une résistance électrique, cette
résistance entraînera une perte
qui sera convertie en chaleur.
La chaleur développée dans
l'alternateur doit être dissipée
pour éviter la surchauffe. Nous
montrons maintenant le ven-
tilateur intégré du dessin de la
page 6 séparément sur la droite
(numéro 2). Il tourne avec l'arbre
d'entraînement de la poulie de
l'alternateur et assure le refroi-
dissement de l'alternateur. 6
Le régulateur de tension (nu- régulateur de tension
méro 6) intégré à l'alternateur
dispose également d'un contrôle
de la température. Lorsque les
températures sont élevées en
été, la tension de sortie est lé-
gèrement inférieure pour éviter
de surcharger la batterie, et en
hiver, la tension est plus élevée
(le graphique de droite montre
la marge de tolérance autorisée).
Nous réserverons le fonctionne-
ment du régulateur de tension
pour une prochaine édition, ce
sujet méritant de faire l'objet
d'un article séparé.
