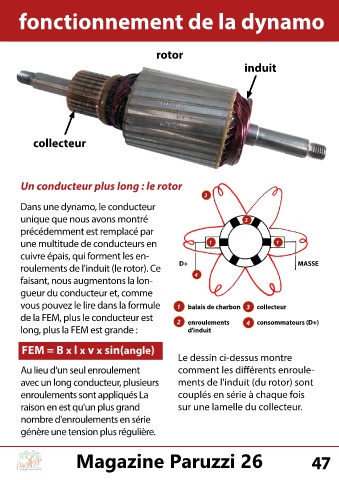

fonctionnement de la dynamo

rotor

induit

collecteur

Un conducteur plus long : le rotor

2
Dans une dynamo, le conducteur

unique que nous avons montré 3
précédemment est remplacé par

une multitude de conducteurs en 1 1

cuivre épais, qui forment les en-
roulements de l'induit (le rotor). Ce D+ MASSE

faisant, nous augmentons la lon- 4

gueur du conducteur et, comme

vous pouvez le lire dans la formule 1 balais de charbon 3 collecteur
de la FEM, plus le conducteur est 2 enroulements 4 consommateurs (D+)

long, plus la FEM est grande : d'induit

FEM = B x l x v x sin(angle)
Le dessin ci-dessus montre

Au lieu d'un seul enroulement comment les différents enroule-
avec un long conducteur, plusieurs ments de l'induit (du rotor) sont

enroulements sont appliqués La couplés en série à chaque fois

raison en est qu'un plus grand sur une lamelle du collecteur.
nombre d'enroulements en série

génère une tension plus régulière.
