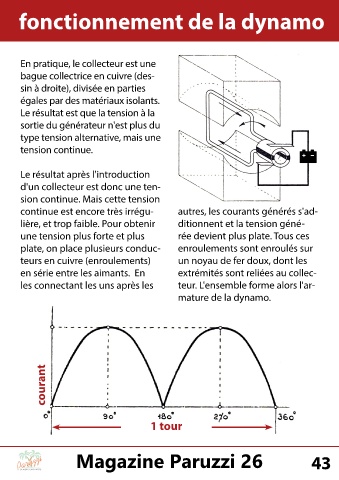

fonctionnement de la dynamo
En pratique, le collecteur est une
bague collectrice en cuivre (des-
sin à droite), divisée en parties
égales par des matériaux isolants.
Le résultat est que la tension à la
sortie du générateur n'est plus du
type tension alternative, mais une
tension continue.
Le résultat après l'introduction
d'un collecteur est donc une ten-
sion continue. Mais cette tension
continue est encore très irrégu- autres, les courants générés s'ad-
lière, et trop faible. Pour obtenir ditionnent et la tension géné-
une tension plus forte et plus rée devient plus plate. Tous ces
plate, on place plusieurs conduc- enroulements sont enroulés sur
teurs en cuivre (enroulements) un noyau de fer doux, dont les
en série entre les aimants. En extrémités sont reliées au collec-
les connectant les uns après les teur. L'ensemble forme alors l'ar-
mature de la dynamo.
courant
1 tour
