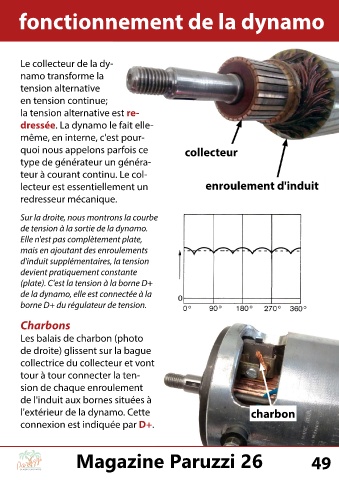

fonctionnement de la dynamo
Le collecteur de la dy-
namo transforme la
tension alternative
en tension continue;
la tension alternative est re-
dressée. La dynamo le fait elle-
même, en interne, c'est pour-
quoi nous appelons parfois ce collecteur
type de générateur un généra-
teur à courant continu. Le col-
lecteur est essentiellement un enroulement d'induit
redresseur mécanique.
Sur la droite, nous montrons la courbe
de tension à la sortie de la dynamo.
Elle n'est pas complètement plate,
mais en ajoutant des enroulements
d'induit supplémentaires, la tension
devient pratiquement constante
(plate). C'est la tension à la borne D+
de la dynamo, elle est connectée à la
borne D+ du régulateur de tension.
Charbons
Les balais de charbon (photo
de droite) glissent sur la bague
collectrice du collecteur et vont
tour à tour connecter la ten-
sion de chaque enroulement
de l'induit aux bornes situées à
l'extérieur de la dynamo. Cette charbon
connexion est indiquée par D+.
