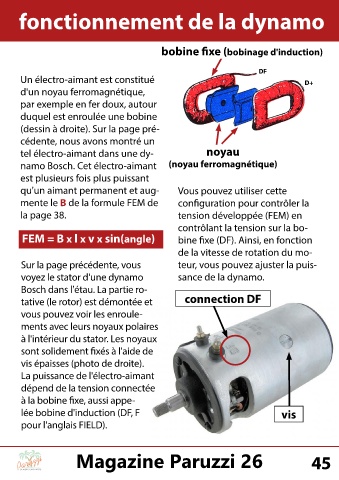

fonctionnement de la dynamo
bobine fixe (bobinage d'induction)
DF
Un électro-aimant est constitué D+
d'un noyau ferromagnétique,
par exemple en fer doux, autour
duquel est enroulée une bobine
(dessin à droite). Sur la page pré-
cédente, nous avons montré un
tel électro-aimant dans une dy- noyau
namo Bosch. Cet électro-aimant (noyau ferromagnétique)
est plusieurs fois plus puissant
qu'un aimant permanent et aug- Vous pouvez utiliser cette
mente le B de la formule FEM de configuration pour contrôler la
la page 38. tension développée (FEM) en
contrôlant la tension sur la bo-
FEM = B x l x v x sin(angle) bine fixe (DF). Ainsi, en fonction
de la vitesse de rotation du mo-
Sur la page précédente, vous teur, vous pouvez ajuster la puis-
voyez le stator d'une dynamo sance de la dynamo.
Bosch dans l'étau. La partie ro-
tative (le rotor) est démontée et connection DF
vous pouvez voir les enroule-
ments avec leurs noyaux polaires
à l'intérieur du stator. Les noyaux
sont solidement fixés à l'aide de
vis épaisses (photo de droite).
La puissance de l'électro-aimant
dépend de la tension connectée
à la bobine fixe, aussi appe-
lée bobine d'induction (DF, F vis
pour l'anglais FIELD).
