#75 Essieux carrossage et angle de pivot

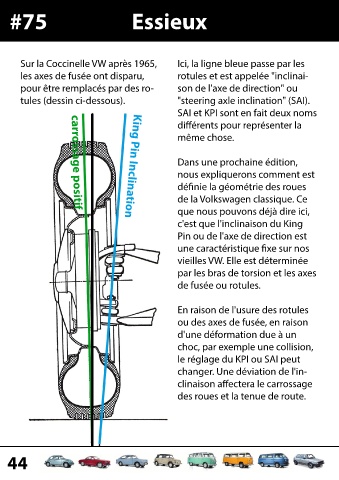

Sur la Coccinelle VW après 1965, Ici, la ligne bleue passe par les
les axes de fusée ont disparu, rotules et est appelée "inclinai-
pour être remplacés par des ro- son de l'axe de direction" ou
tules (dessin ci-dessous). "steering axle inclination" (SAI).
SAI et KPI sont en fait deux noms
différents pour représenter la
même chose.
Dans une prochaine édition,
nous expliquerons comment est
définie la géométrie des roues
de la Volkswagen classique. Ce
que nous pouvons déjà dire ici,
carrossage positif
c'est que l'inclinaison du King
King Pin Inclination
Pin ou de l'axe de direction est
une caractéristique fixe sur nos
vieilles VW. Elle est déterminée
par les bras de torsion et les axes
de fusée ou rotules.
En raison de l'usure des rotules
ou des axes de fusée, en raison
d'une déformation due à un
choc, par exemple une collision,
le réglage du KPI ou SAI peut
changer. Une déviation de l'in-
clinaison affectera le carrossage
des roues et la tenue de route.
