#67 Electricité chutes de tension

Notre ampoule de 10 W a une Dans ce cas, l'ampoule ne rece-

résistance de filament de 13,8 Ω. vra plus les 12 volts complets,
Si nous regardons le dessin de la car d'autres résistances (lire

page 6, nous voyons des résis- consommateurs électriques)

tances connectées en série, onze prendront une partie de la ten-
au total (sans compter la batterie sion, selon le principe du divi-

et l'ampoule). A titre d'exercice, seur de tension.

attribuons une valeur de 0,1 Ω
à chacune de ces résistances (le

total est alors de 1,1 Ω), nous

supposons pour un instant que

tous les couplages sont oxydés,
ne se connectent plus correcte-

ment ou sont endommagés (ou

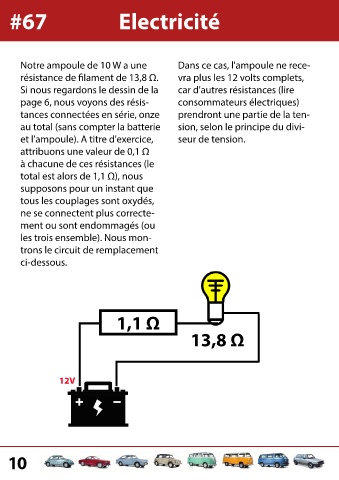

les trois ensemble). Nous mon-
trons le circuit de remplacement

ci-dessous.

1,1 Ω

13,8 Ω

12V
