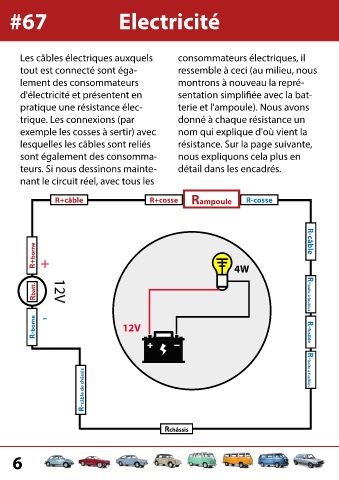

#67 Electricité chutes de tension

Les câbles électriques auxquels consommateurs électriques, il

tout est connecté sont éga- ressemble à ceci (au milieu, nous

lement des consommateurs montrons à nouveau la repré-
d'électricité et présentent en sentation simplifiée avec la bat-

pratique une résistance élec- terie et l'ampoule). Nous avons

trique. Les connexions (par donné à chaque résistance un

exemple les cosses à sertir) avec nom qui explique d'où vient la
lesquelles les câbles sont reliés résistance. Sur la page suivante,

sont également des consomma- nous expliquons cela plus en

teurs. Si nous dessinons mainte- détail dans les encadrés.
nant le circuit réel, avec tous les

R+câble R+cosse Rampoule R-cosse

R+borne + 4W R-câble

Rbatt. 12V R-boîte à fusibles

R-borne - 12V R-fusible

R-câble de châssis R-boîte à fusibles

Rchâssis
