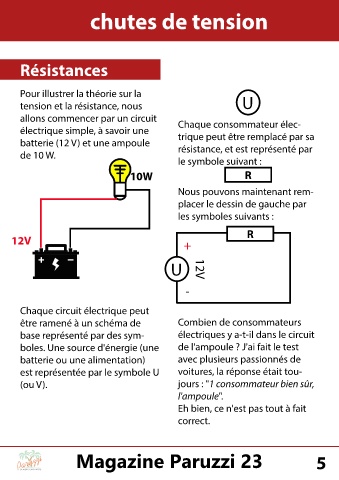

chutes de tension

Résistances

Pour illustrer la théorie sur la

tension et la résistance, nous U
allons commencer par un circuit Chaque consommateur élec-

électrique simple, à savoir une trique peut être remplacé par sa

batterie (12 V) et une ampoule résistance, et est représenté par

de 10 W.
le symbole suivant :

10W R

Nous pouvons maintenant rem-
placer le dessin de gauche par

les symboles suivants :

R
12V +

U 12V

-

Chaque circuit électrique peut
être ramené à un schéma de Combien de consommateurs

base représenté par des sym- électriques y a-t-il dans le circuit

boles. Une source d'énergie (une de l'ampoule ? J'ai fait le test

batterie ou une alimentation) avec plusieurs passionnés de
est représentée par le symbole U voitures, la réponse était tou-

(ou V). jours : "1 consommateur bien sûr,

l'ampoule".
Eh bien, ce n'est pas tout à fait

correct.
