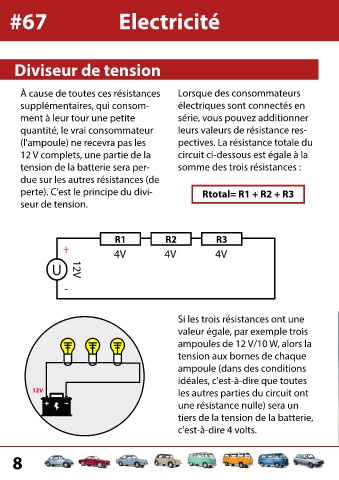

#67 Electricité chutes de tension

Diviseur de tension

À cause de toutes ces résistances Lorsque des consommateurs

supplémentaires, qui consom- électriques sont connectés en
ment à leur tour une petite série, vous pouvez additionner

quantité, le vrai consommateur leurs valeurs de résistance res-

(l'ampoule) ne recevra pas les pectives. La résistance totale du
12 V complets, une partie de la circuit ci-dessous est égale à la

tension de la batterie sera per- somme des trois résistances :

due sur les autres résistances (de

perte). C'est le principe du divi- Rtotal= R1 + R2 + R3
seur de tension.

R1 R2 R3
+ 4V 4V 4V

U 12V

-

Si les trois résistances ont une

valeur égale, par exemple trois

ampoules de 12 V/10 W, alors la

tension aux bornes de chaque
ampoule (dans des conditions

idéales, c'est-à-dire que toutes

12V les autres parties du circuit ont

une résistance nulle) sera un
tiers de la tension de la batterie,

c'est-à-dire 4 volts.
