#82 Essieu arrière mesure de la géométrie

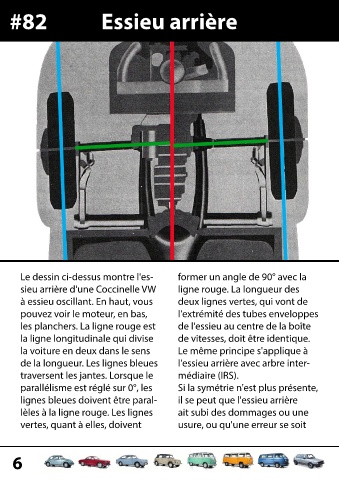

Le dessin ci-dessus montre l'es- former un angle de 90° avec la
sieu arrière d'une Coccinelle VW ligne rouge. La longueur des
à essieu oscillant. En haut, vous deux lignes vertes, qui vont de
pouvez voir le moteur, en bas, l'extrémité des tubes enveloppes
les planchers. La ligne rouge est de l'essieu au centre de la boîte
la ligne longitudinale qui divise de vitesses, doit être identique.
la voiture en deux dans le sens Le même principe s'applique à
de la longueur. Les lignes bleues l'essieu arrière avec arbre inter-
traversent les jantes. Lorsque le médiaire (IRS).
parallélisme est réglé sur 0°, les Si la symétrie n'est plus présente,
lignes bleues doivent être paral- il se peut que l'essieu arrière
lèles à la ligne rouge. Les lignes ait subi des dommages ou une
vertes, quant à elles, doivent usure, ou qu'une erreur se soit
