#82 Essieu arrière mesure de la géométrie
Si je n'ai toujours pas réussi à Maintenant que nous pouvons
vous passionner pour la trigono- calculer la longueur de la ligne
métrie, vous pouvez opter pour bleue, nous pouvons commencer
ce raccourci. à la mesurer avec notre jauge té-
lescopique, comme nous l'avons
Pour une jante de 15 pouces, un fait pour les roues avant. Cette fois,
angle de 10 minutes correspond nous ne mesurons pas entre les
à 1,13 mm. Un angle de +5' (plus deux jantes, mais depuis le bord de
5 minutes) correspond donc à la jante jusqu'à l'axe central de la
1,13 / 2 = 0,56 mm. Si l'on veut voiture. Comme point de référence,
faire le calcul inverse, on peut vous pouvez prendre le joint de la
dire que 1 mm correspond à boîte de vitesses ou du moteur. Il
8,85' (minutes). Nous aurons be- est évident que la mesure ne sera
soin de cette conversion rapide pas très précise, mais ce que nous
plus tard. essayons de faire ici, c'est d'effec-
tuer une première mesure, après
une restauration ou une répara-
tion, et d'utiliser ensuite un équipe-
ment professionnel de géométrie
pour ajuster avec précision la tra-
jectoire.

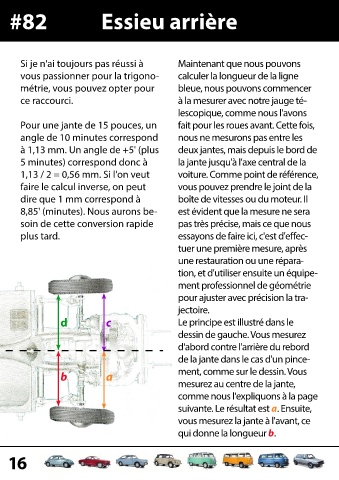

d c Le principe est illustré dans le
dessin de gauche. Vous mesurez
d'abord contre l'arrière du rebord
de la jante dans le cas d'un pince-
b a ment, comme sur le dessin. Vous
mesurez au centre de la jante,
comme nous l'expliquons à la page
suivante. Le résultat est a. Ensuite,
vous mesurez la jante à l'avant, ce
qui donne la longueur b.
