#82 Essieu arrière mesure de la géométrie
Parallélisme

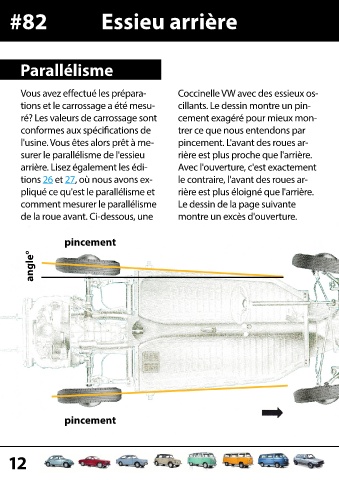

Vous avez effectué les prépara- Coccinelle VW avec des essieux os-
tions et le carrossage a été mesu- cillants. Le dessin montre un pin-
ré? Les valeurs de carrossage sont cement exagéré pour mieux mon-
conformes aux spécifications de trer ce que nous entendons par
l'usine. Vous êtes alors prêt à me- pincement. L'avant des roues ar-
surer le parallélisme de l'essieu rière est plus proche que l'arrière.
arrière. Lisez également les édi- Avec l'ouverture, c'est exactement
tions 26 et 27, où nous avons ex- le contraire, l'avant des roues ar-
pliqué ce qu'est le parallélisme et rière est plus éloigné que l'arrière.
comment mesurer le parallélisme Le dessin de la page suivante
de la roue avant. Ci-dessous, une montre un excès d'ouverture.
pincement
angle°
pincement
