P. 49

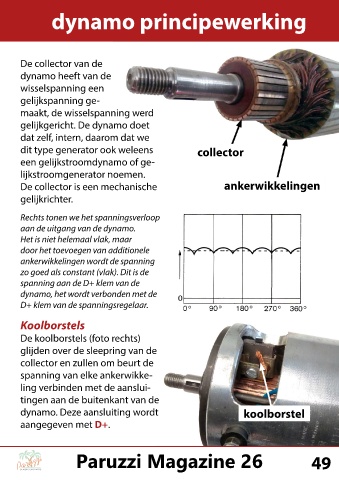

dynamo principewerking
De collector van de
dynamo heeft van de
wisselspanning een
gelijkspanning ge-
maakt, de wisselspanning werd
gelijkgericht. De dynamo doet
dat zelf, intern, daarom dat we
dit type generator ook weleens collector
een gelijkstroomdynamo of ge-
lijkstroomgenerator noemen.
De collector is een mechanische ankerwikkelingen
gelijkrichter.
Rechts tonen we het spanningsverloop
aan de uitgang van de dynamo.
Het is niet helemaal vlak, maar
door het toevoegen van additionele
ankerwikkelingen wordt de spanning
zo goed als constant (vlak). Dit is de
spanning aan de D+ klem van de
dynamo, het wordt verbonden met de
D+ klem van de spanningsregelaar.
Koolborstels
De koolborstels (foto rechts)
glijden over de sleepring van de
collector en zullen om beurt de
spanning van elke ankerwikke-
ling verbinden met de aanslui-
tingen aan de buitenkant van de
dynamo. Deze aansluiting wordt koolborstel
aangegeven met D+.
