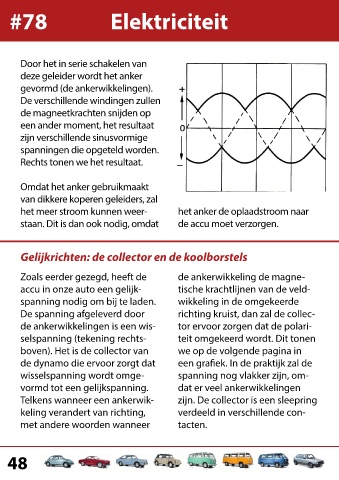

#78 Elektriciteit dynamo principewerking

Door het in serie schakelen van

deze geleider wordt het anker

gevormd (de ankerwikkelingen).

De verschillende windingen zullen
de magneetkrachten snijden op

een ander moment, het resultaat

zijn verschillende sinusvormige

spanningen die opgeteld worden.
Rechts tonen we het resultaat.

Omdat het anker gebruikmaakt
van dikkere koperen geleiders, zal

het meer stroom kunnen weer- het anker de oplaadstroom naar

staan. Dit is dan ook nodig, omdat de accu moet verzorgen.

Gelijkrichten: de collector en de koolborstels

Zoals eerder gezegd, heeft de de ankerwikkeling de magne-

accu in onze auto een gelijk- tische krachtlijnen van de veld-

spanning nodig om bij te laden. wikkeling in de omgekeerde
De spanning afgeleverd door richting kruist, dan zal de collec-

de ankerwikkelingen is een wis- tor ervoor zorgen dat de polari-

selspanning (tekening rechts- teit omgekeerd wordt. Dit tonen

boven). Het is de collector van we op de volgende pagina in
de dynamo die ervoor zorgt dat een grafiek. In de praktijk zal de

wisselspanning wordt omge- spanning nog vlakker zijn, om-

vormd tot een gelijkspanning. dat er veel ankerwikkelingen
Telkens wanneer een ankerwik- zijn. De collector is een sleepring

keling verandert van richting, verdeeld in verschillende con-

met andere woorden wanneer tacten.
