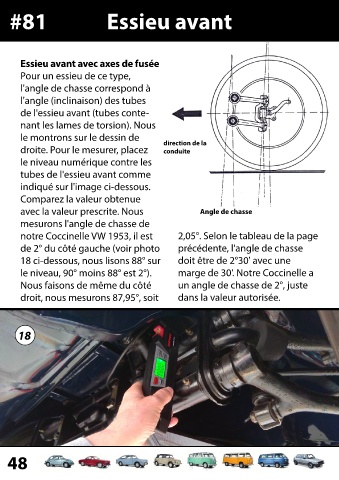

#81 Essieu avant mesure de la géométrie
Essieu avant avec axes de fusée
Pour un essieu de ce type,
l'angle de chasse correspond à
l'angle (inclinaison) des tubes
de l'essieu avant (tubes conte-
nant les lames de torsion). Nous
le montrons sur le dessin de direction de la
droite. Pour le mesurer, placez conduite
le niveau numérique contre les
tubes de l'essieu avant comme
indiqué sur l'image ci-dessous.
Comparez la valeur obtenue
avec la valeur prescrite. Nous Angle de chasse
mesurons l'angle de chasse de
notre Coccinelle VW 1953, il est 2,05°. Selon le tableau de la page
de 2° du côté gauche (voir photo précédente, l'angle de chasse
18 ci-dessous, nous lisons 88° sur doit être de 2°30' avec une
le niveau, 90° moins 88° est 2°). marge de 30'. Notre Coccinelle a
Nous faisons de même du côté un angle de chasse de 2°, juste
droit, nous mesurons 87,95°, soit dans la valeur autorisée.
18
