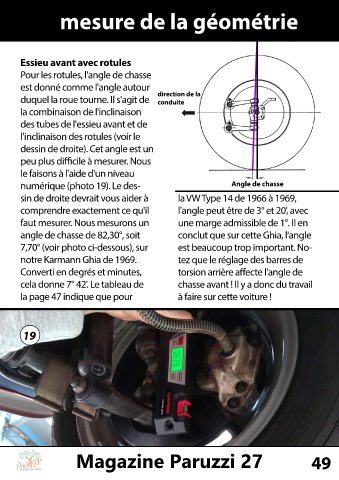

mesure de la géométrie
Essieu avant avec rotules
Pour les rotules, l'angle de chasse
est donné comme l'angle autour
duquel la roue tourne. Il s'agit de direction de la
conduite
la combinaison de l'inclinaison
des tubes de l'essieu avant et de
l'inclinaison des rotules (voir le
dessin de droite). Cet angle est un
peu plus difficile à mesurer. Nous
le faisons à l'aide d'un niveau
numérique (photo 19). Le des- Angle de chasse
sin de droite devrait vous aider à la VW Type 14 de 1966 à 1969,
comprendre exactement ce qu'il l'angle peut être de 3° et 20', avec
faut mesurer. Nous mesurons un une marge admissible de 1°. Il en
angle de chasse de 82,30°, soit conclut que sur cette Ghia, l'angle
7,70° (voir photo ci-dessous), sur est beaucoup trop important. No-
notre Karmann Ghia de 1969. tez que le réglage des barres de
Converti en degrés et minutes, torsion arrière affecte l'angle de
cela donne 7° 42'. Le tableau de chasse avant ! Il y a donc du travail
la page 47 indique que pour à faire sur cette voiture !
19
