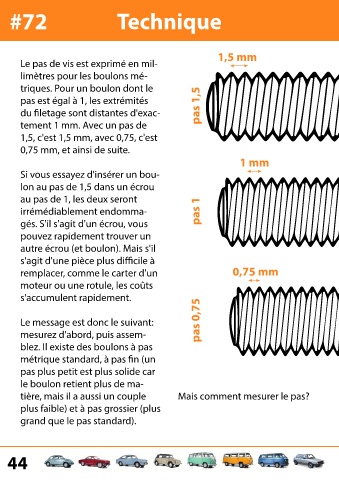

Page 44 - paruzzi-magazine-fr-24

#72 Technique

1,5 mm
Le pas de vis est exprimé en mil-

limètres pour les boulons mé-

triques. Pour un boulon dont le

pas est égal à 1, les extrémités
du filetage sont distantes d'exac- pas 1,5

tement 1 mm. Avec un pas de

1,5, c'est 1,5 mm, avec 0,75, c'est

0,75 mm, et ainsi de suite.
1 mm

Si vous essayez d'insérer un bou-

lon au pas de 1,5 dans un écrou
au pas de 1, les deux seront

irrémédiablement endomma- pas 1

gés. S'il s'agit d'un écrou, vous
pouvez rapidement trouver un

autre écrou (et boulon). Mais s'il

s'agit d'une pièce plus difficile à
remplacer, comme le carter d'un 0,75 mm

moteur ou une rotule, les coûts

s'accumulent rapidement.

Le message est donc le suivant: pas 0,75

mesurez d'abord, puis assem-

blez. Il existe des boulons à pas
métrique standard, à pas fin (un

pas plus petit est plus solide car

le boulon retient plus de ma-

tière, mais il a aussi un couple Mais comment mesurer le pas?
plus faible) et à pas grossier (plus

grand que le pas standard).

44 Magazine Paruzzi 24
