#71 Electricité définir le diamètre du câble
Dans tous ces calculs, nous suppo- de 20°C à 100°C se traduit par
sons une température ambiante une augmentation de 30% de
de 20°C. Si les câbles sont regrou- la résistance. Nous devons donc
pés en faisceau, puis recouverts prendre une marge pour tenir
d'une isolation en plastique ou compte de la chaleur à laquelle
d'une gaine thermorétractable nos câbles sont exposés.

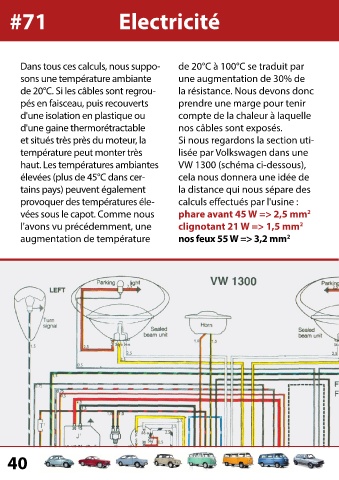

et situés très près du moteur, la Si nous regardons la section uti-
température peut monter très lisée par Volkswagen dans une
haut. Les températures ambiantes VW 1300 (schéma ci-dessous),
élevées (plus de 45°C dans cer- cela nous donnera une idée de
tains pays) peuvent également la distance qui nous sépare des
provoquer des températures éle- calculs effectués par l'usine :
vées sous le capot. Comme nous phare avant 45 W => 2,5 mm 2
l'avons vu précédemment, une clignotant 21 W => 1,5 mm 2
augmentation de température nos feux 55 W => 3,2 mm 2
