arbres oscillants et IRS

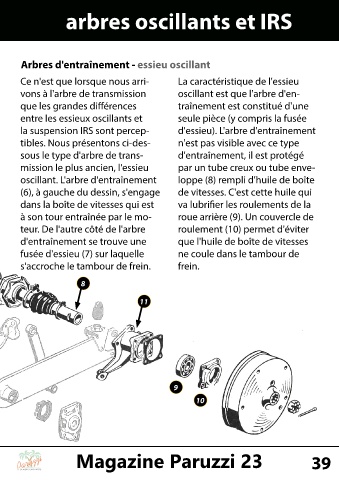

Arbres d'entraînement - essieu oscillant
Ce n'est que lorsque nous arri- La caractéristique de l'essieu
vons à l'arbre de transmission oscillant est que l'arbre d'en-
que les grandes différences traînement est constitué d'une
entre les essieux oscillants et seule pièce (y compris la fusée
la suspension IRS sont percep- d'essieu). L'arbre d'entraînement
tibles. Nous présentons ci-des- n'est pas visible avec ce type
sous le type d'arbre de trans- d'entraînement, il est protégé
mission le plus ancien, l'essieu par un tube creux ou tube enve-
oscillant. L'arbre d'entraînement loppe (8) rempli d'huile de boîte
(6), à gauche du dessin, s'engage de vitesses. C'est cette huile qui
dans la boîte de vitesses qui est va lubrifier les roulements de la
à son tour entraînée par le mo- roue arrière (9). Un couvercle de
teur. De l'autre côté de l'arbre roulement (10) permet d'éviter
d'entraînement se trouve une que l'huile de boîte de vitesses
fusée d'essieu (7) sur laquelle ne coule dans le tambour de
s'accroche le tambour de frein. frein.
8
11
9
10
