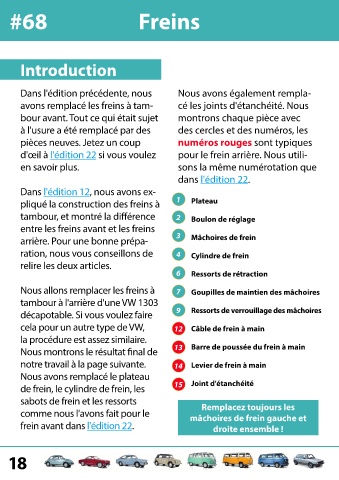

#68 Freins
Introduction
Dans l'édition précédente, nous Nous avons également rempla-
avons remplacé les freins à tam- cé les joints d'étanchéité. Nous
bour avant. Tout ce qui était sujet montrons chaque pièce avec
à l'usure a été remplacé par des des cercles et des numéros, les
pièces neuves. Jetez un coup numéros rouges sont typiques
d'œil à l'édition 22 si vous voulez pour le frein arrière. Nous utili-
en savoir plus. sons la même numérotation que
dans l'édition 22.
Dans l'édition 12, nous avons ex-
pliqué la construction des freins à 1 Plateau
tambour, et montré la différence 2 Boulon de réglage
entre les freins avant et les freins
arrière. Pour une bonne prépa- 3 Mâchoires de frein
ration, nous vous conseillons de 4 Cylindre de frein
relire les deux articles.
6 Ressorts de rétraction
Nous allons remplacer les freins à 7 Goupilles de maintien des mâchoires
tambour à l'arrière d'une VW 1303
décapotable. Si vous voulez faire 9 Ressorts de verrouillage des mâchoires
cela pour un autre type de VW, 12 Câble de frein à main
la procédure est assez similaire.
Nous montrons le résultat final de 13 Barre de poussée du frein à main
notre travail à la page suivante. 14 Levier de frein à main
Nous avons remplacé le plateau
de frein, le cylindre de frein, les 15 Joint d'étanchéité
sabots de frein et les ressorts
Remplacez toujours les
comme nous l'avons fait pour le mâchoires de frein gauche et
frein avant dans l'édition 22. droite ensemble !
