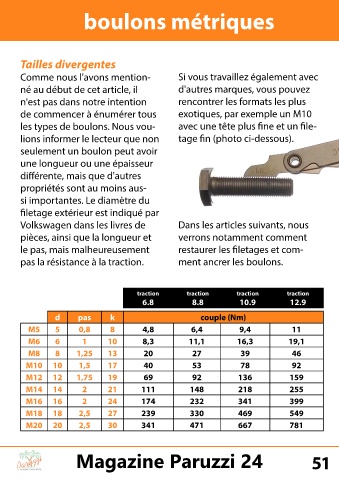

Page 51 - paruzzi-magazine-fr-24

boulons métriques

Tailles divergentes

Comme nous l'avons mention- Si vous travaillez également avec
né au début de cet article, il d'autres marques, vous pouvez

n'est pas dans notre intention rencontrer les formats les plus

de commencer à énumérer tous exotiques, par exemple un M10
les types de boulons. Nous vou- avec une tête plus fine et un file-

lions informer le lecteur que non tage fin (photo ci-dessous).

seulement un boulon peut avoir
une longueur ou une épaisseur

différente, mais que d'autres

propriétés sont au moins aus-
si importantes. Le diamètre du

filetage extérieur est indiqué par

Volkswagen dans les livres de Dans les articles suivants, nous

pièces, ainsi que la longueur et verrons notamment comment
le pas, mais malheureusement restaurer les filetages et com-

pas la résistance à la traction. ment ancrer les boulons.

traction traction traction traction
6.8 8.8 10.9 12.9

d pas k couple (Nm)

M5 5 0,8 8 4,8 6,4 9,4 11

M6 6 1 10 8,3 11,1 16,3 19,1
M8 8 1,25 13 20 27 39 46

M10 10 1,5 17 40 53 78 92

M12 12 1,75 19 69 92 136 159
M14 14 2 21 111 148 218 255

M16 16 2 24 174 232 341 399
M18 18 2,5 27 239 330 469 549

M20 20 2,5 30 341 471 667 781
