#64 Moteur goujons du tamis d'huile
Six goujons

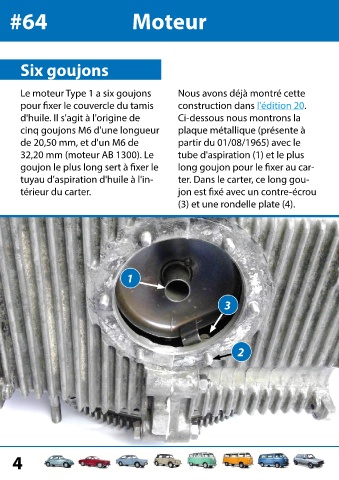

Le moteur Type 1 a six goujons Nous avons déjà montré cette
pour fixer le couvercle du tamis construction dans l'édition 20.
d'huile. Il s'agit à l'origine de Ci-dessous nous montrons la
cinq goujons M6 d'une longueur plaque métallique (présente à
de 20,50 mm, et d'un M6 de partir du 01/08/1965) avec le
32,20 mm (moteur AB 1300). Le tube d'aspiration (1) et le plus
goujon le plus long sert à fixer le long goujon pour le fixer au car-
tuyau d'aspiration d'huile à l'in- ter. Dans le carter, ce long gou-
térieur du carter. jon est fixé avec un contre-écrou
(3) et une rondelle plate (4).
1
3
2
