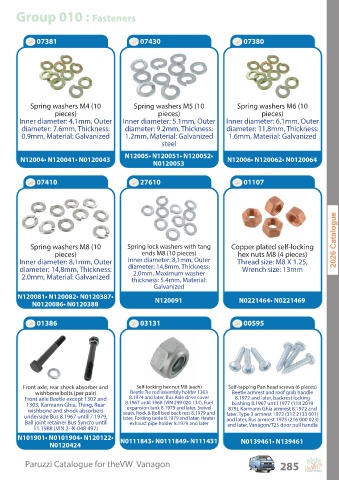

Page 285 - Paruzzi parts catalogue for the Volkswagen Vanagon
P. 285

Group 010 : Fasteners




              07381                                07430                               07380












            Spring washers M4 (10               Spring washers M5 (10               Spring washers M6 (10
                    pieces)                              pieces)                             pieces)
        Inner diameter: 4,1mm, Outer        Inner diameter: 5.1mm, Outer        Inner diameter: 6,1mm, Outer
         diameter: 7.6mm, Thickness:         diameter: 9.2mm, Thickness:         diameter: 11,8mm, Thickness:
         0.9mm, Material: Galvanized         1.2mm, Material: Galvanized         1.6mm, Material: Galvanized
                                                          steel

                                             N12005• N120051• N120052•
        N12004• N120041• N0120043                                                N12006• N120062• N0120064
                                                       N0120053


              07410                                27610                               01107












            Spring washers M8 (10             Spring lock washers with tang       Copper plated self-locking
                    pieces)                        ends M8 (10 pieces)               hex nuts M8 (4 pieces)
        Inner diameter: 8,1mm, Outer          Inner diameter: 8,1mm, Outer          Thread size: M8 X 1.25,
        diameter: 14,8mm, Thickness:          diameter: 14,8mm, Thickness:            Wrench size: 13mm
                                                2.0mm, Maximum washer
         2.0mm, Material: Galvanized           thickness: 5.4mm, Material:
                                                       Galvanized
       N120081• N120082• N0120387•                     N120091                       N0221464• N0221469
            N0120086• N0120388


              01386                                03131                               00595












         Front axle, rear shock absorber and     Self-locking hex nut M8 (each)  Self-tapping Pan head screws (6 pieces)
             wishbone bolts (per pair)         Beetle Tie rod assembly holder 1303   Beetle armrest and roof grab handle
          Front axle Beetle except 1302 and   8.1974 and later, Bus Axle drive cover   8.1972 and later, backrest locking
          1303, Karmann Ghia, Thing, Rear    8.1967 until 1968 (VIN 299 020 134), Fuel   bushing 8.1967 until 1977 (118 2019
                                              expansion tank 8.1979 and later, Swivel
           wishbone and shock absorbers     seats, Rock & Roll bed back rest 8.1979 and   879), Karmann Ghia armrest 8.1972 and
         underside Bus 8.1967 until 7.1979,   later, Folding table 8.1979 and later, Heater   later, Type 3 armrest 1972 (312 2133 001)
                                                                                 and later, Bus armrest 1975 (216 000 023)
          Ball joint retainer Bus Syncro until   exhaust pipe holder 8.1979 and later  and later, Vanagon/T25 door pull handle
             11.1988 (VIN 2--K-048 497)
       N101901• N0101904• N120122•         N0111843• N0111849• N111431                N0139461• N139461
                  N0120424
