#65 Electricité

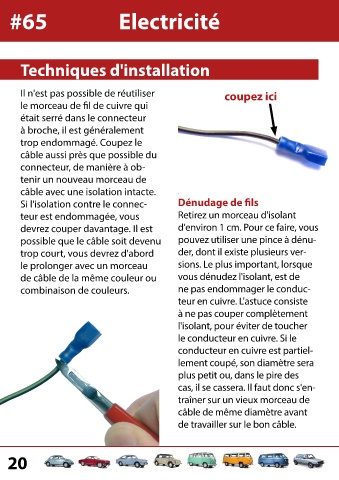

Techniques d'installation
Il n'est pas possible de réutiliser coupez ici
le morceau de fil de cuivre qui
était serré dans le connecteur
à broche, il est généralement
trop endommagé. Coupez le
câble aussi près que possible du
connecteur, de manière à ob-
tenir un nouveau morceau de
câble avec une isolation intacte.
Si l'isolation contre le connec- Dénudage de fils
teur est endommagée, vous Retirez un morceau d'isolant
devrez couper davantage. Il est d'environ 1 cm. Pour ce faire, vous
possible que le câble soit devenu pouvez utiliser une pince à dénu-
trop court, vous devrez d'abord der, dont il existe plusieurs ver-
le prolonger avec un morceau sions. Le plus important, lorsque
de câble de la même couleur ou vous dénudez l'isolant, est de
combinaison de couleurs. ne pas endommager le conduc-
teur en cuivre. L'astuce consiste
à ne pas couper complètement
l'isolant, pour éviter de toucher
le conducteur en cuivre. Si le
conducteur en cuivre est partiel-
lement coupé, son diamètre sera
plus petit ou, dans le pire des
cas, il se cassera. Il faut donc s'en-
traîner sur un vieux morceau de
câble de même diamètre avant
de travailler sur le bon câble.
