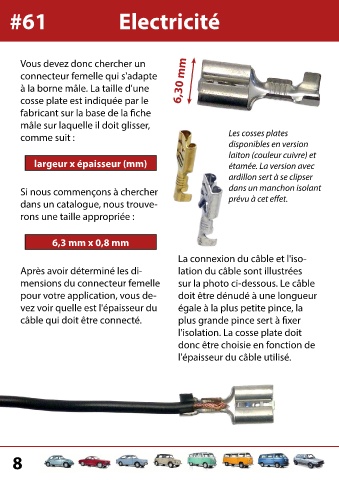

#61 Electricité les cosses plates
Vous devez donc chercher un
connecteur femelle qui s'adapte 6,30 mm
à la borne mâle. La taille d'une
cosse plate est indiquée par le
fabricant sur la base de la fiche
mâle sur laquelle il doit glisser,
comme suit : Les cosses plates
disponibles en version
laiton (couleur cuivre) et
largeur x épaisseur (mm) étamée. La version avec
ardillon sert à se clipser
Si nous commençons à chercher dans un manchon isolant
dans un catalogue, nous trouve- prévu à cet effet.
rons une taille appropriée :
6,3 mm x 0,8 mm
La connexion du câble et l'iso-
Après avoir déterminé les di- lation du câble sont illustrées
mensions du connecteur femelle sur la photo ci-dessous. Le câble
pour votre application, vous de- doit être dénudé à une longueur
vez voir quelle est l'épaisseur du égale à la plus petite pince, la
câble qui doit être connecté. plus grande pince sert à fixer
l'isolation. La cosse plate doit
donc être choisie en fonction de
l'épaisseur du câble utilisé.
